Welke veiligheidsvoorzieningen zijn inbegrepen in Zenith Block-machinesystemen in Duitsland?

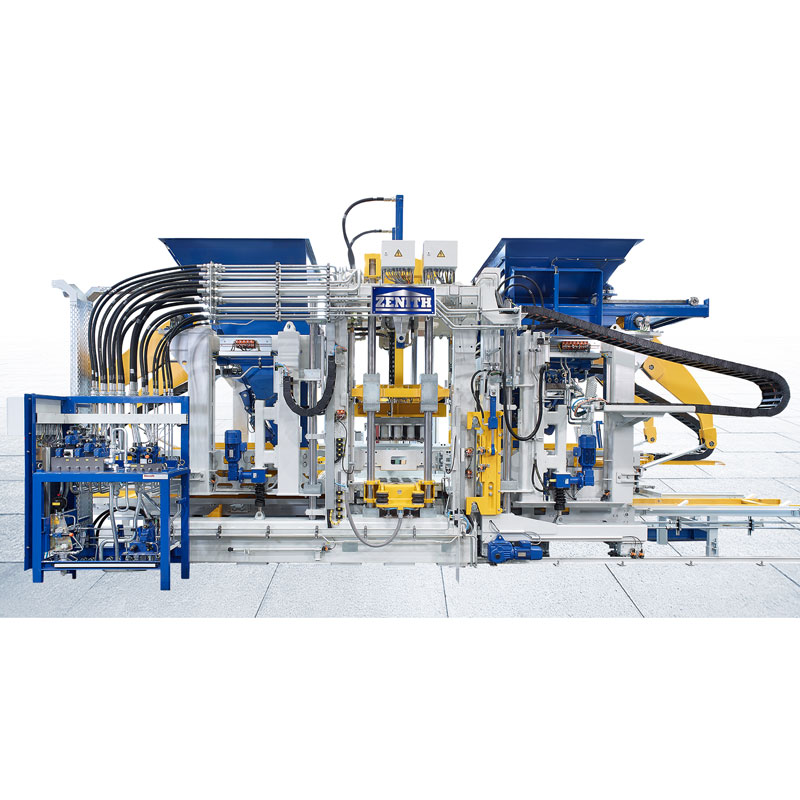

In de zware machine-industrie is veiligheid geen optionele extraatje; het is de basis waarop betrouwbare productie wordt gebouwd. DeDuitsland Zenith Block Machine, een hoeksteen van de moderne productie van betonblokken, is ontworpen met een uitgebreide en gelaagde veiligheidsarchitectuur die operators, onderhoudspersoneel en de apparatuur zelf beschermt. Bij QGM produceert onze fabriek deze systemen al meer dan twintig jaar, en we hebben veiligheid ingebed in elke fase van het ontwerpproces. Wij beschouwen veiligheid niet als een checklist met kenmerken; wij beschouwen het als een integraal onderdeel van het operationele DNA van de machine. De veiligheidsvoorzieningen in een Duitse Zenith Block Machine zijn niet alleen maar add-ons; ze zijn verweven in de hydraulische, elektrische en mechanische systemen, waardoor een beschermend web ontstaat dat ongelukken voorkomt en gemoedsrust garandeert. Dit artikel zal deze veiligheidslagen ontleden, van de fundamentele fysieke bewakers tot de geavanceerde elektronische bewakingssystemen, en een uitgebreid inzicht bieden in hoe de Duitse Zenith Block Machine zijn gebruikers beschermt.

De veiligheidsfilosofie achter de Duitse Zenith Block Machine kan worden omschreven als ‘diepgaande verdediging’. Dit betekent dat geen enkel storingspunt tot een gevaarlijke situatie kan leiden. Meerdere, onafhankelijke veiligheidssystemen werken samen om potentiële risico's te voorkomen, te beperken en erop te reageren. Zo is het hydraulische systeem voorzien van overdrukventielen, breekplaten en voorgestuurde terugslagkleppen die ongecontroleerde bewegingen voorkomen. Het elektrische systeem is voorzien van redundante veiligheidsrelais, noodstops en bescherming tegen overbelasting van de motor, waardoor de machine onmiddellijk kan worden uitgeschakeld. En het mechanische ontwerp omvat fysieke beveiligingen, vergrendelde deuren en tweehandsbedieningen die onbedoelde toegang tot gevaarlijke gebieden voorkomen. In dit artikel zullen we deze functies in detail onderzoeken, waarbij we uiteenzetten hoe ze afzonderlijk functioneren en hoe ze worden geïntegreerd om een ​​intrinsiek veilige productieomgeving te creëren. Of u nu een fabrieksmanager, een veiligheidsingenieur of een operator bent, deze gids biedt u de technische kennis om de veiligheidsintegriteit van een Duitse Zenith Block Machine te waarderen.

Inhoudsopgave

• 1. Hoe bieden de hydraulische systemen meerdere veiligheidslagen?
• 2. Hoe voorkomt de elektrische besturingsarchitectuur gevaren?
• 3. Wat zijn de belangrijkste technische specificaties van de veiligheidsvoorzieningen?
• 4. Hoe worden veiligheidsvoorzieningen gevalideerd en onderhouden tijdens het dagelijkse gebruik?
• Veelgestelde vragen (FAQ)
• Conclusie en veiligheidsoverleg

Hoe bieden de hydraulische systemen meerdere veiligheidslagen?

Het hydraulische systeem is de krachtpatser van de Duitse Zenith Block Machine en genereert de enorme krachten die nodig zijn om beton tot massieve blokken te comprimeren. Met drukken die vaak hoger zijn dan 280 bar, is de potentiële energie die in het systeem wordt opgeslagen enorm. De veiligheidsvoorzieningen die in het hydraulische circuit zijn ingebouwd, zijn niet alleen bedoeld om storingen te voorkomen; ze gaan over het voorkomen van catastrofale mislukkingen en het garanderen van een gecontroleerde werking. De veiligheidsarchitectuur van het hydraulische systeem kan worden opgevat als een reeks beschermende ‘zones’, elk ontworpen om een ​​specifiek type storing te beheersen en te beheersen.

Zone 1: Overdrukbeveiliging– Het hydraulische circuit is uitgerust met meerdere overdrukkleppen, elk gekalibreerd op een specifiek instelpunt. De primaire overdrukklep is ingesteld om te openen bij 300 bar, wat 20 bar boven de maximale werkdruk is. Als de druk deze overschrijdt, gaat de klep open en wordt de olie terug naar de tank geleid. Een secundaire, redundante ontlastklep is ingesteld op 320 bar en zorgt voor back-up als de primaire klep uitvalt. Bovendien is onze Duitse Zenith Block Machine uitgerust met een hogedrukschakelaar die een alarm activeert en de pomp uitschakelt als de druk 310 bar bereikt, waardoor een elektronische beschermingslaag wordt toegevoegd voordat de mechanische ontlastkleppen zelfs maar worden getest.

Zone 2: Bewegingscontrole– Het voorkomen van onbedoelde bewegingen is van cruciaal belang. De hydraulische cilinders die de vormtafel optillen, het mengsel comprimeren en de blokken uitwerpen, worden bestuurd door voorgestuurde terugslagkleppen. Deze kleppen zorgen ervoor dat de cilinder niet beweegt tenzij er actief hydraulische druk in de juiste richting wordt uitgeoefend. Dit betekent dat zelfs als een hydraulische leiding barst of de regelklep defect raakt, de cilinder in zijn huidige positie vergrendeld blijft, waardoor een plotselinge, ongecontroleerde val van een zware mal of de compressieplaat wordt voorkomen.

Zone 3: Sequentiële vergrendelingen– De hydraulische handelingen van de Duitse Zenith Block Machine worden bepaald door een nauwkeurige volgorde. Een reeks drukschakelaars en naderingssensoren zorgen ervoor dat de ene handeling volledig is voltooid voordat de volgende begint. De uitwerpcilinder kan bijvoorbeeld niet intrekken totdat de compressiecilinder volledig is teruggekeerd naar zijn uitgangspositie. Deze logische vergrendeling voorkomt 'botsingsscenario's waarbij twee tegenover elkaar liggende cilinders tegelijkertijd zouden kunnen proberen te bewegen, wat mechanische schade en potentiële gevaren zou kunnen veroorzaken.

Zone 4: Accumulatorveiligheid– Het hydraulische systeem gebruikt accumulatoren om energie op te slaan voor snelle pers- en uitwerpbewegingen. Deze accumulatoren zijn uitgerust met breekplaten die zijn ontworpen om te scheuren bij een druk die ver boven het normale bedrijfsbereik ligt, waardoor de gaslading veilig naar de atmosfeer wordt afgevoerd en een gewelddadige breuk wordt voorkomen. De machine beschikt ook over een handmatige dumpklep waarmee de accumulator tijdens onderhoud volledig drukloos kan worden gemaakt, zodat er geen energie wordt opgeslagen voordat iemand de persruimte betreedt.

Het gezamenlijke effect van deze kenmerken is een hydraulisch systeem dat niet alleen krachtig, maar ook opmerkelijk veilig is. Tests in onze fabriek hebben aangetoond dat zelfs in het onwaarschijnlijke geval van defecten aan meerdere componenten, de Duitse Zenith Block Machine nog steeds in een veilige, gestopte staat kan worden gebracht zonder schade aan het personeel of schade aan de machine te veroorzaken.

Hoe voorkomt de elektrische besturingsarchitectuur gevaren?

Terwijl het hydraulische systeem de spieren verzorgt, vormt het elektrische regelsysteem de hersenen: het deel dat beslist wanneer en waar kracht moet worden uitgeoefend. De elektrische veiligheidsarchitectuur van de Duitse Zenith Block Machine is opgebouwd rond het principe van "failsafe" werking. Dit betekent dat de natuurlijke, spanningsloze toestand van het systeem een ​​veilige toestand is. Om uit te leggen hoe dit wordt bereikt, kunnen we de controlehiërarchie beschouwen als een ‘veiligheidspiramide’, waarbij elk niveau een back-up biedt voor het niveau erboven.

Niveau 1: Het hoofdveiligheidsrelais– Aan de voet van de piramide bevindt zich het hoofdveiligheidsrelais. Dit is een speciaal, bedraad onderdeel dat de noodstopknoppen, deurschakelaars en het lichtgordijn bewaakt. In tegenstelling tot een PLC, die kan worden geprogrammeerd, is het veiligheidsrelais een eenvoudig, geverifieerd circuit dat niet door software kan worden overschreven. Als een van de bewaakte ingangen wordt geactiveerd, verwijdert het relais fysiek de stroom van de motorschakelaars en hydraulische kleppen, waardoor de machine onmiddellijk tot stilstand komt. Dit is de ultieme failsafe.

Niveau 2: De programmeerbare veiligheidscontroller (PSC)– Boven het hoofdrelais bevindt zich een PSC, die wordt gebruikt voor complexere veiligheidsfuncties. De PSC bewaakt de snelheid van de hydraulische pomp, de positie van de pers en de druk in het systeem. Het is geprogrammeerd om afwijkingen te detecteren, zoals een plotselinge drukval (wat op een kapotte leiding kan duiden) of een onverwachte versnelling van een cilinder. Als deze worden gedetecteerd, initieert de PSC een gecontroleerde stop, wat soepeler en minder schadelijk voor de machine is dan een noodstop, maar even veilig.

Niveau 3: De mens-machine-interface (HMI) en diagnostiek– Het hoogste niveau van de piramide is de HMI, die de operator realtime informatie geeft over de veiligheidsstatus van de machine. Op het display is te zien welke deuren open staan, de status van de hydraulische veiligheidskleppen en de stand van de pers. Als een veiligheidsvoorziening wordt geactiveerd, toont de HMI een duidelijk, eenvoudig Engels bericht waarin de oorzaak wordt uitgelegd. Hierdoor kunnen operators problemen snel identificeren en oplossen zonder de schakelkast te hoeven openen en draden te traceren, waardoor zowel de veiligheid als de uptime worden verbeterd.

Niveau 4: Motorbeveiliging en thermische bewaking– Elke motor in de Duitse Zenith Block Machine wordt beschermd door een elektronische motorbeschermer die stroom en temperatuur bewaakt. Als een motor oververhit raakt of overmatige stroom trekt, schakelt de beschermer de stroom uit, waardoor elektrische branden worden voorkomen. Op dezelfde manier wordt de temperatuur van de hydraulische olie continu bewaakt; als deze een veilige drempel overschrijdt, geeft de machine een waarschuwing en als de temperatuur blijft stijgen, wordt de productiecyclus automatisch stopgezet om schade aan de hydraulische componenten te voorkomen.

De elektrische besturingsarchitectuur van de Duitse Zenith Block Machine is ontworpen om zelfcontrolerend te zijn. De veiligheidssystemen worden tijdens de werking van de machine voortdurend getest en eventuele storingen worden onmiddellijk gemeld. Dit zorgt ervoor dat de veiligheidsvoorzieningen zelf altijd gereed zijn. BijQuangong Machinery Co., Ltd.zijn wij van mening dat de beste veiligheidsfunctie er een is waar u niet aan hoeft te denken, omdat u weet dat deze altijd werkt.

Wat zijn de belangrijkste technische specificaties van de veiligheidsvoorzieningen?

Het begrijpen van de technische specificaties van de veiligheidsvoorzieningen op een Duitse Zenith Block Machine is essentieel voor een juiste selectie en validatie. Deze specificaties zijn niet alleen maar cijfers; het zijn de kwantificeerbare maatstaven van de beschermende capaciteiten van de machine. Onze fabriek levert bij elke machine een gedetailleerd veiligheidsinformatieblad en de onderstaande tabel geeft een samenvatting van de belangrijkste technische parameters die het veiligheidssysteem definiëren. Deze gegevens worden door veiligheidsingenieurs gebruikt om de machine te integreren in een fabrieksbreed veiligheidssysteem en om het prestatieniveau (PL) en het veiligheidsintegriteitsniveau (SIL) van de gehele productielijn te berekenen.

Naast deze standaardcomponenten bevat de Duitse Zenith Block Machine verschillende aanvullende veiligheidsgerelateerde technische details. De hydraulische tank is ontworpen met een verhoogde zuigzeef en een magnetische plug om metaalafval op te vangen, waardoor vervuiling van de magneetkleppen wordt voorkomen. De elektrische behuizing heeft een IP65-classificatie, wat betekent dat deze stofdicht is en beschermd is tegen waterstralen onder lage druk, zodat de veiligheidscircuits niet in gevaar komen door eenvoudig schoonspoelen. De bedieningspanelen zijn uitgerust met een noodstop die is bedraad in een duplexconfiguratie, wat betekent dat een enkele gebroken draad de noodstopfunctie niet kan uitschakelen. Hoewel deze technische details subtiel zijn, zijn ze van cruciaal belang om ervoor te zorgen dat aan de veiligheidsspecificaties wordt voldaan gedurende de gehele levensduur van de machine, en niet alleen op de dag dat deze de fabriek verlaat.

Bovendien biedt onze fabriek een volledige set certificeringsdocumentatie voor alle veiligheidsgerelateerde componenten. Dit omvat de CE-conformiteitsverklaring, evenals testrapporten voor de gecertificeerde prestatieniveaus van de veiligheidsfuncties. Deze traceerbaarheid is van cruciaal belang voor fabrieksveiligheidsfunctionarissen die moeten aantonen dat de voorschriften op het gebied van gezondheid en veiligheid op het werk worden nageleefd (bijvoorbeeld OSHA in de VS of PUWER in het VK). Met de Zenith Block Machine uit Duitsland krijgt u niet alleen een machine; u krijgt een volledig gedocumenteerd veiligheidssysteem.

Hoe worden veiligheidsvoorzieningen gevalideerd en onderhouden tijdens het dagelijkse gebruik?

Het hebben van geavanceerde veiligheidsvoorzieningen is slechts het halve werk. Ze moeten bij het opstarten correct worden gevalideerd en gedurende de hele levensduur van de machine worden onderhouden. De Duitse Zenith Block Machine is ontworpen om dit validatieproces eenvoudig en systematisch te maken. Onze fabriek heeft een uitgebreid "Safety Validation Protocol" ontwikkeld dat wordt gebruikt tijdens de inbedrijfstelling en wordt aanbevolen voor jaarlijkse hercertificering. Dit protocol maakt van het validatieproces een gestructureerde checklist die kan worden ingevuld door opgeleid onderhoudspersoneel.

Veiligheidscontrole vóór het starten (operatorniveau)– Voordat de machine voor de dag wordt gestart, is een snelle visuele inspectie van cruciaal belang. Hiertoe behoort ook het verifiëren dat alle veiligheidsvoorzieningen op hun plaats zitten en dat de lichtgordijnen uitgelijnd zijn en vrij zijn van obstakels. De operator moet ook controleren of de noodstopknoppen niet vergrendeld zijn en of de tweehandenbediening werkt. Er wordt een eenvoudige testprocedure uitgevoerd: de operator probeert de machine te starten terwijl hij in de lichtgordijnzone staat en zorgt ervoor dat de machine niet start. Dit bevestigt dat het lichtgordijn operationeel is. De PLC van de machine registreert deze dagelijkse controles en biedt een logboek van de naleving van de veiligheidsvoorschriften.

Wekelijkse functionele test (onderhoudsniveau)– Er worden wekelijks meer gedetailleerde tests uitgevoerd. Dit omvat een test van het hydraulisch systeem: de operator zal de pers bij lage druk tegen de mal afzetten en het drukverval monitoren, waarbij hij verifieert dat de voorgestuurde terugslagkleppen de cilinder op zijn plaats houden. De noodstops worden afzonderlijk getest om er zeker van te zijn dat ze allemaal de machine stoppen. Het besturingssysteem van de machine genereert een rapport waarin wordt aangegeven welke veiligheidscomponent wanneer is getest.

Jaarlijkse hercertificering (ingenieursniveau)– De meest uitgebreide validatie is de jaarlijkse hercertificering, die vaak wordt vereist door verzekeringsmaatschappijen en regelgevende instanties. Tijdens dit proces test een gecertificeerde technicus van onze fabriek of een goedgekeurde derde partij de functionaliteit van elk veiligheidscomponent. De hydraulische ontlastkleppen worden op een testbank gekalibreerd om hun kraakdruk te bevestigen. De responstijd van de veiligheidsrelais wordt gemeten met een oscilloscoop om er zeker van te zijn dat deze binnen de specificatie van 50 ms ligt. Deze jaarlijkse hercertificering geeft een hoge mate van vertrouwen dat de machine veilig werkt.

Preventief onderhoudsschema– De Duitse Zenith Block Machine heeft een gepland onderhoudsplan voor alle veiligheidskritische componenten. Zo worden de hydraulische, voorgestuurde terugslagkleppen elke twaalf maanden geïnspecteerd en opnieuw geplaatst. De lichtgordijnen en deurschakelaars worden ieder half jaar gecontroleerd op reinheid en juiste uitlijning. De noodstopcontacten worden elke 18 maanden gecontroleerd op contactweerstand. Dit proactieve onderhoud zorgt ervoor dat de veiligheidsvoorzieningen in de loop van de tijd niet verslechteren, waardoor de veiligheidsintegriteit van de machine behouden blijft.

Naast deze gestructureerde validatie- en onderhoudsprocedures is de Duitse Zenith Block Machine uitgerust met een diagnostisch systeem dat continu de gezondheid van de veiligheidscomponenten bewaakt. Het lichtgordijn heeft bijvoorbeeld een zelfdiagnosefunctie die de interne elektronica controleert op fouten en een specifieke foutcode laat knipperen als er een probleem wordt gedetecteerd. De PLC van de machine bewaakt de stroom van de hydraulische pompmotor en genereert een waarschuwing als de motor meer stroom trekt dan de basislijn, wat wijst op een mogelijke overbelasting of een pompfout. Door een gestructureerd validatieproces te combineren met continue diagnostische monitoring, bieden we een Duitse Zenith Block Machine die niet alleen veiligheidsvoorzieningen bevat, maar er ook voor zorgt dat deze gedurende de gehele operationele levensduur van de machine effectief blijven.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen de "Noodstop" en de "Veiligheidsstop" op een Zenith-blokmachine in Duitsland?

Antwoord: De noodstop (E-Stop) is de ultieme veiligheidsknop. Het verwijdert onmiddellijk de kracht van alle motoren en hydraulische kleppen, waardoor de machine snel tot stilstand komt. Dit is een actie die het personeel in geval van nood beschermt, maar die belastend kan zijn voor de mechanische componenten. De Safety Stop is een sierlijkere stop. Het wordt geactiveerd door de programmeerbare veiligheidscontroller wanneer deze een anomalie detecteert, zoals het openen van een deur. Een veiligheidsstop beëindigt de huidige cyclus (indien mogelijk) en parkeert vervolgens de pers in de veilige, open positie voordat de systemen worden vergrendeld. Dit heeft de voorkeur omdat het zowel de machinist als de machine beschermt. Onze Duitse Zenith Block Machine omvat beide en biedt een antwoord dat past bij het risiconiveau.

Vraag 2: Hoe kan ik er zeker van zijn dat de veiligheidssystemen op de Duitse Zenith Block Machine niet door operators zullen worden omzeild?

Antwoord: Het voorkomen van bypassing is een kritische ontwerpvereiste. Het veiligheidscircuit van de machine is fysiek geïsoleerd van de standaard besturingscircuits. De veiligheidslogica wordt geïmplementeerd met behulp van speciale, bedrade relais, en niet alleen met PLC-software. De veiligheidsrelais zijn omsloten en hun bedrading is beschermd. Elke poging om een ​​veiligheidsingang te omzeilen, zoals het kortsluiten van een deurschakelaar, zou het openen van het bedieningspaneel vereisen en het actief opnieuw bedraden – een actie die voor de hand ligt en in strijd is met de standaard veiligheidsprotocollen. Bovendien registreert de PLC van de machine alle veiligheidsgerelateerde interventies. Het gebruik van mechanische vergrendelingen op deuren maakt fysieke omzeiling ook moeilijk. Onze ervaring leert dat met de juiste training en veiligheidscultuur het omzeilen uiterst zeldzaam is.

Vraag 3: Wat zijn de vereisten voor de tweehandenbediening op de Duitse Zenith Block Machine?

Antwoord: De tweehandenbediening op de Duitse Zenith Block Machine is een cruciale veiligheidsvoorziening voor de persoperatie. Het is een Type IIIC-bediening volgens ISO 13851, waarbij twee afzonderlijke drukknoppen tegelijkertijd moeten worden ingedrukt. De elektrische signalen moeten binnen 0,3 seconden na elkaar bij het veiligheidsrelais aankomen. Als er eerder op een knop wordt gedrukt, start de perscyclus niet. Dit ontwerp zorgt ervoor dat de handen van de operator weg zijn van de drukzone wanneer de compressie met hoge kracht plaatsvindt. Deze functie is een kernvereiste voor veilige blokproductie.

Vraag 4: Is het hydraulische systeem van de Duitse Zenith Block Machine milieuvriendelijk in geval van lekkage?

Antwoord: Hoewel het hydraulische systeem standaard hydraulische olie gebruikt, hebben we verschillende beschermende maatregelen genomen om potentiële lekkages aan te pakken. Het besturingssysteem van de machine detecteert een snelle drukval, wat wijst op een aanzienlijk lek, en zal een gecontroleerde stop initiëren. De machine zelf is ontworpen met lekbakken onder de kleppen en fittingen om kleine lekkages op te vangen. Optioneel adviseren wij ook het gebruik van een milieuvriendelijke, biologisch afbreekbare hydraulische vloeistof (type HFC of HFD). Deze vloeistoffen hebben bij een lekkage een veel lagere impact op het milieu. Onze Duitsland Zenith Block Machine is ontworpen om compatibel te zijn met deze vloeistoffen.

Vraag 5: Welke training biedt Quangong Machinery Co., Ltd. voor machineveiligheid?

Antwoord: Wij bieden uitgebreide veiligheidstrainingen als onderdeel van onze inbedrijfstelling en after-salesondersteuning. De training behandelt: het doel en de werking van elke veiligheidsfunctie, hoe u de dagelijkse controles vóór het starten moet uitvoeren, hoe u de diagnostische veiligheidswaarschuwingen van de machine moet interpreteren en erop moet reageren, en de juiste procedure voor noodreactie en isolatie. De training is niet zomaar een lezing; het omvat praktische oefeningen waarbij operators en onderhoudspersoneel daadwerkelijk de veiligheidsvalidatieprocedures doorlopen. We bieden ook een digitale kopie van de veiligheidshandleiding en een reeks online veiligheidsopfrisvideo's. Onze toewijding aan veiligheid gaat verder dan alleen het leveren van de hardware; wij zorgen ervoor dat de kennis over de veilige werking ervan wordt overgedragen aan uw team.

Conclusie: Veiligheid is een technische basis, geen bijzaak

Voor ons zijn de veiligheidsvoorzieningen op een Duitse Zenith Block Machine geen opsomming van opsommingen; ze zijn een geïntegreerde technische filosofie. Van de redundante hydraulische ontlastkleppen tot de zelfbewakende programmeerbare veiligheidscontroller: elk onderdeel is ontworpen om een ​​specifieke beschermende rol te vervullen. We voegen niet alleen "veiligheid toe"; wij engineeren het tot in de kern van de machine. Door voor een Duitse Zenith Block Machine te kiezen, investeert u in een productiesysteem dat de operators respecteert en zijn eigen lange levensduur beschermt. Onze toewijding aan veiligheid is onwrikbaar en het is een directe weerspiegeling van onze kernwaarden bij Quangong Machinery Co., Ltd.

Als u veiligheidssystemen voor uw blokproductiefabriek evalueert of een gedetailleerde veiligheidspresentatie voor uw team wilt, neem dan contact met ons op. Wij bieden veiligheidsaudits en trainingen op locatie aan. Ons team staat klaar om te demonstreren hoe de Duitse Zenith Block Machine een nieuwe veiligheidsstandaard voor uw productielijn kan brengen.Neem vandaag nog contact op met Quangong Machinery Co., Ltdom een ​​veiligheidsconsultatie te plannen en de functies in actie te zien.
